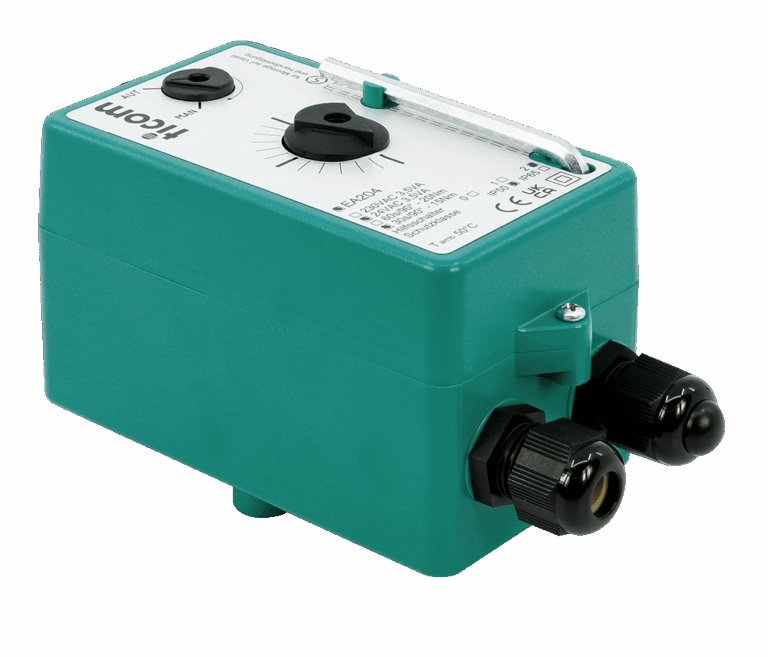

EA204 – Elektrischer Drehantrieb

EA204 - Stetig regelnder Antrieb mit automatischer Speisungserkennung (24 V AC/DC) oder als 2-Punkt Steuerung (24 V DC)

EA204 - Stetig regelnder Antrieb mit automatischer Speisungserkennung (24 V AC/DC) oder als 2-Punkt Steuerung (24 V DC)

Produktbeschreibung

EA204 – Elektrischer Drehantrieb
Der EA204 ist Ihr universeller 24 V‑Antrieb für präzise, lineare Stellantriebe in HLK‑ und Maschinenbau‑Anwendungen. Automatische Speisungserkennung (24 V AC/DC), 90°‑Hub in 30 s und 15 Nm Drehmoment sorgen für zuverlässige, ruhige Regelprozesse – inklusive optischer Stellungsanzeige, Doppelisolierung (Schutzklasse II) und zwei Kabeldurchführungen. Die Inbetriebnahme gelingt ohne Software über DIP‑Schalter; ein 0–10 V‑Feedback sowie zwei einstellbare Endstellung‑Hilfsschalter (21 V DC) geben volle Kontrolle.

Automatische Speisungserkennung (24 V AC/DC)

Einfache Inbetriebnahme

Mit IP50 oder IP65 erhältlich

Robust für Langlebigkeit

Technische Daten

Masse: 135.5 × 77 x 81cm

Elektrische Speisung: 24 V AC, 50 Hz / 24 V DC

Laufwinkel: 90° (180° auf Anfrage)

Laufzeit für: 90° 30 Sek.

Drehmoment: 15 Nm

Leistungsaufnahme: IP 50: 7.5 VA max. / IP 65: 11.0 VA max.

Stetige Regelung: Pilotsignal (Y) (wählbar) V DC 0–5, 0–10 und mA DC 4–20
Widerstand: 20 kΩ 220 kΩ
Ausgangssignal (U) 0–10 V DC / 24 V DC

2-Punkt-Steuerung: Pilotsignal (Y) 24 V DC

Hilfsschalter: einstellbar 2 (Standard) an Rotations-Endlagen, Ausgangssignal 21 V DC

Schutzklasse/-art: IP 50 oder IP 65 (mit Heizung 3.5 VA)

Umgebungstemperatur: -10 °C bis +50 °C, nicht kondensierend

Handhebel: inklusive

Materialien: Kunststoff (Gehäuse), Stahl, gesintert (Getriebe), Kunststoff mit Metalleinsatz (Mitnehmer), Polyamid Brandschutzklasse
UL94V-0 (Kabeldurchführung), Chrom-Vanadium-Stahl (Handhebel)
