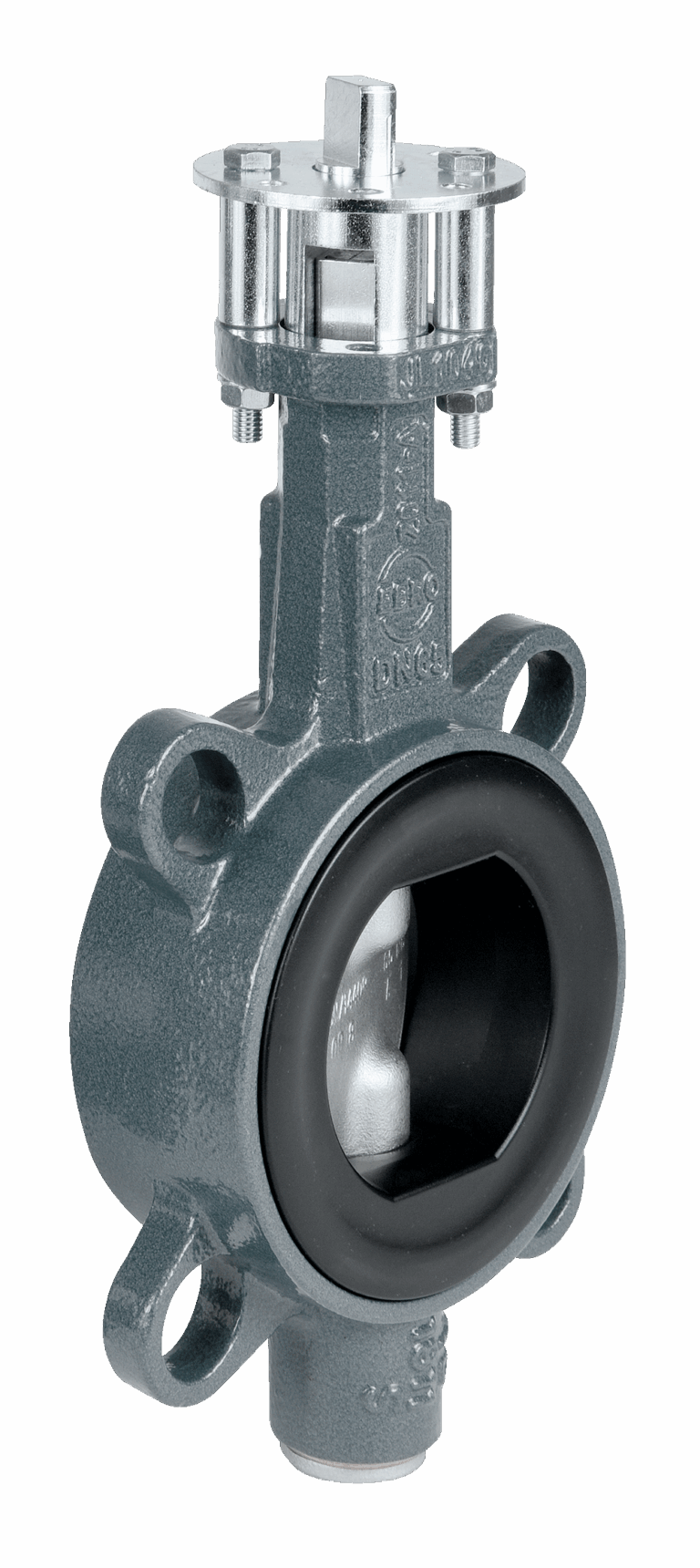

TICOFLY Zwischenflansch-klappe – Z011A
Produtkbeschreibung
Motorisierte Absperrklappe DN 20–125 für Heizungsanlagen
Die TICOFLY Zwischenflanschklappe Z011A ist eine motorisierte Absperrklappe für Heizungsanlagen mit nicht aggressiven Medien. Als klassische Zwischenflanschklappe wird sie direkt zwischen Flansche montiert und eignet sich besonders für kompakte Rohrleitungsführungen sowie für den Austausch bestehender Absperrorgane.
Durch die absolut dichte Schliessung in beide Durchflussrichtungen bietet die Z011A ein hohes Mass an Betriebssicherheit. Gleichzeitig sorgt die strömungsoptimierte Scheibengeometrie für einen sehr geringen Druckverlust im geöffneten Zustand – ein Vorteil für energieeffiziente Heizsysteme.
Ruhiger Lauf, langlebige Konstruktion
Im Inneren arbeitet eine präzisionsbearbeitete Klappenscheibe, gelagert auf einer doppelt geführten Welle. Diese Konstruktion reduziert das erforderliche Drehmoment und schont den Antrieb.
Die speziell geführte EPDM-Manschette gewährleistet eine zuverlässige Abdichtung und minimiert Verschleiss – selbst bei häufigen Schaltzyklen. Das Ergebnis ist eine wasserschlagfreie, geräuscharme Funktion im Dauerbetrieb.
Für motorisierte Systemlösungen ausgelegt
Die Z011A ist für die Kombination mit den Ticom-Drehantrieben konzipiert und lässt sich einheitlich in bestehende Steuerungskonzepte integrieren – auch im Zusammenspiel mit TICOVAL Motorkugelhähnen innerhalb derselben Anlage.
Eine manuelle Notbetätigung ermöglicht Eingriffe im Servicefall oder bei Spannungsausfall.
Die TICOFLY Zwischenflanschklappe Z011A ist eine robuste und platzsparende Absperrlösung für moderne Heizungsanlagen – leise im Betrieb, langlebig in der Konstruktion und flexibel in der Motorisierung.
Zentrische Bauart für Gegenflansche nach DIN 2501
Flanschdichtung: integriert
Nennweiten: DN 20 – DN 125
Flansch: PN 6/10/16
Max. Betriebstemperatur: 0 °C bis +100 °C
Max. Betriebsdruck: 10 bar
Max. Differenzdruck Δp:
- DN 20 bis DN 100: 10 bar
- DN 125: 3 bar
Gehäuse: Gusseisen GG-25
Manschette: EPDM
Lagerbuchse: Messing 58
Dichtring DIN 7603: Kupfer
Verschlussschraube DIN 908: Edelstahl
Gewindestift DIN 915: Edelstahl
Scheibe: Edelstahl
Welle(n): Edelstahl
O-Ring: NBR
