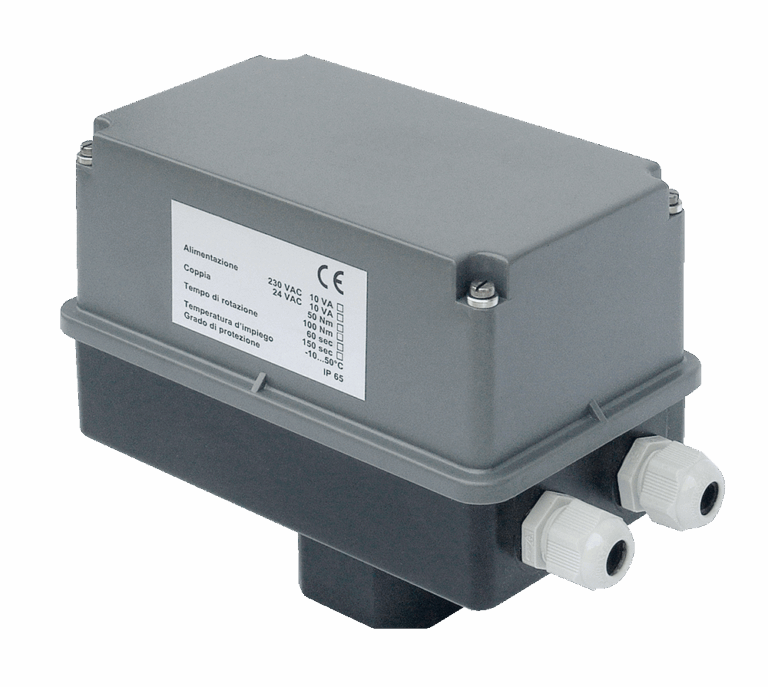

EA500(R) – Elektrischer Drehantrieb
Produtkbeschreibung
Leistungsstarker Stellantrieb für grosse Kugelhähne und Absperrklappen

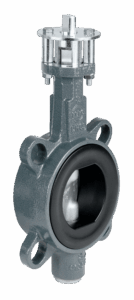

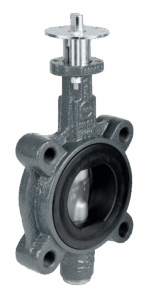

Wenn grössere Armaturen zuverlässig bewegt werden müssen, kommt der EA500(R) elektrische Drehantrieb zum Einsatz. Mit einem Drehmoment von 60 Nm ist er die kraftvolle Lösung für TICOVAL Kugelhähne DN 65–100 sowie TICOFLY Absperrklappen DN 80–125.
Der 90°-Hub wird in 60 Sekunden ausgeführt und gewährleistet ein kontrolliertes, ruhiges Schalten – auch bei hohen Differenzdrücken oder grösseren Klappenscheiben.
Robust für Technikräume und industrielle Umgebung
Der starke EA500(R) elektrische Drehantrieb ist serienmässig in IP65 ausgeführt und damit gegen Staub und Strahlwasser geschützt. Ein integrierter 5-W-Heizwiderstand verhindert Kondensatbildung im Gehäuse und erhöht die Betriebssicherheit bei wechselnden Umgebungsbedingungen.
Das Aluminium-Druckguss-Unterteil sorgt für mechanische Stabilität und lange Lebensdauer im Dauerbetrieb. Zwei integrierte Hilfsschalter ermöglichen die Rückmeldung von Endlagen oder Zusatzfunktionen in der Steuerung.
Flexibel einsetzbar und kompatibel
Die Spannungsversorgung erfolgt wahlweise über 230 V AC oder 24 V AC.
Dank F05-Flansch nach ISO 5211 und Bohrbild gemäss DIN 3337 ist der Antrieb herstellerübergreifend kompatibel und lässt sich problemlos in bestehende Systeme integrieren.
Die Montage ist in jeder 90°-Position möglich, zusätzlich erlaubt die Wirksinn-Umschaltung eine flexible Anpassung an unterschiedliche Ventilstellungen.
EA500 oder EA500R?
- EA500R: 2-Punkt-Ausführung für klassische Auf/Zu-Anwendungen
- EA500: 3-Punkt-Ausführung mit Zwischenstellungen
Damit deckt die Serie sowohl einfache Absperrfunktionen als auch positionsgesteuerte Regelaufgaben ab.
Der EA500/EA500R elektrische Drehantrieb ist die leistungsstarke Wahl für grössere Nennweiten im HLK-Bereich – robust, kompatibel und für den wartungsfreien Dauerbetrieb ausgelegt.
Masse: 180 × 109 x 143.5cm
Elektrische Speisung: 230V AC/50 Hz oder 24 V AC/50Hz
Laufwinkel: 90° (180° auf Anfrage)
Laufzeit für: 90° 60 Sek.
Drehmoment: 60 Nm
Leistungsaufnahme: IP 65: 11.5 VA
Hilfsschalter:
- einstellbar 2 (Standard) an Rotations-Endlagen, potentialfrei, als Öffner oder als Schliesser
- Max. Belastung: 16/4 A, 250 V AC, (EN 61058-1)
- Max. Schaltleistung: 400 VA
Schutzklasse: IP 65 (mit 5 W Heizwiderstand eingebaut)
Umgebungstemperatur: -10 °C bis +50 °C, nicht kondensierend
Gewicht: ca. 2.35kg
Befestigungsflansch: ISO 5211 – DIN 3337
Wartung: Wartungsfrei
CE-Konformität: CEE 89/336-73/23-93/68
Werkstoffe:
- Aluminiumdruckguss, lackiert (Gehäuse-Unterteil)
- Polycarbonat, selbstverlöschend nach UL 94 VO (Gehäuse-Deckel)
- Polyamid, selbstverlöschend (Kabeldurchführung)
- Stahl, thermisch nachbehandelt (Getriebe)
- Stahl verzinkt (Mitnehmer)
