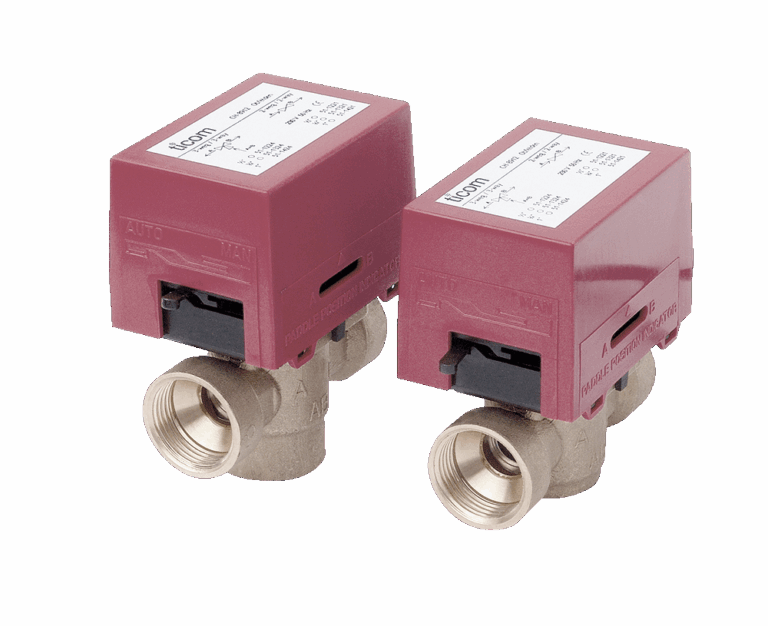

TICOZON M Federrücklauf­ventile

Motorzonenventile für Heiz-, Klima- und Solarkreise

Die TICOZON M Zonenventile mit Federrücklauf sind kompakte Auf/Zu- bzw. Umschaltventile für geschlossene Heizungs-, Klima- und Solarsysteme. Ihr integrierter Federrücklauf stellt sicher:
Bei Stromausfall fährt das Ventil automatisch in die Sicherheitsstellung zurück.

Damit eignen sie sich besonders für Anwendungen, bei denen eine definierte Grundstellung im Störfall zwingend erforderlich ist – etwa in Primärkreisläufen von Solaranlagen oder sicherheitsrelevanten HLK-Netzen.

Funktionsprinzip & Dynamik

• Öffnungszeit: < 12 s
• Schliesszeit: < 5 s (über Federrücklauf)
• Wasserschlagfreier Betrieb
• Dichtschliessende Ausführung
• Die Ventile sind für Wasser und Wasser-Glykol-Gemische bis 50 % geeignet und decken einen Temperaturbereich von –20 °C bis +160 °C ab. Damit sind sie auch für thermisch anspruchsvolle Solaranwendungen ausgelegt.

Elektrische Ausführung:

• 230 V AC oder 24 V AC
• Schutzart IP20
• Leistungsaufnahme nur 6 VA
• Wartungsfrei im Dauerbetrieb

2-Wege-Zonenventil – klassische Absperrfunktion mit Sicherheitsrückstellung

Im stromlosen Zustand ist die A-Seite geschlossen.

Bei Ansteuerung öffnet das Ventil – bei Spannungsverlust erfolgt die automatische Rückstellung durch die integrierte Feder.

Mit Kvs-Werten bis 6,4 (DN 20/25) bieten die 2-Wege-Ausführungen eine hohe Durchflussleistung bei kompakter Bauform. Die Ansteuerung erfolgt unkompliziert über Thermostat oder einpoligen Schaltkontakt.

Typische Anwendungen:

• Heizkreis-Zonensteuerung
• Speicherladekreise
• Solar-Primärkreise

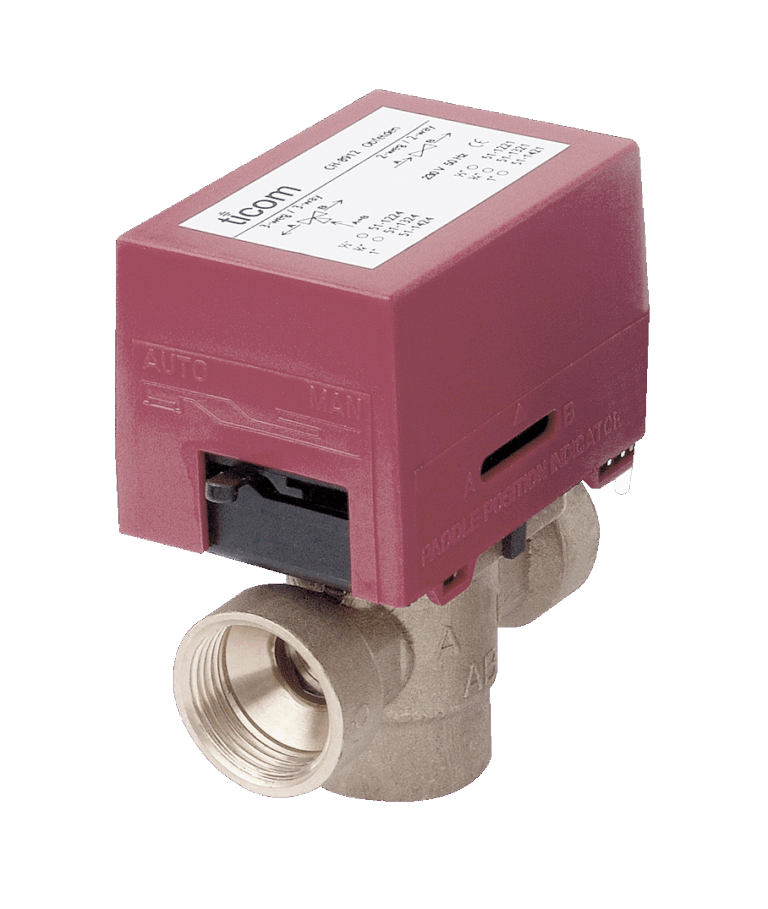

3-Wege-Zonenventil – sicheres Umschalten zwischen zwei Kreisen

In Ruhestellung ist A geschlossen, AB → B offen.
Bei Ansteuerung öffnet AB → A, während B schliesst.

Diese definierte Umschaltlogik ermöglicht ein kontrolliertes Wechseln zwischen zwei Kreisen – ohne Druckstösse oder hydraulische Instabilität.

Mit Kvs-Werten bis 8,4 (DN 25) sind die 3-Wege-Varianten auch für leistungsstärkere Anwendungen geeignet.

Praxisdetails für Installation & Service

• Integrierter Handhebel (MAN/AUTO) für Not- oder Servicebetrieb
• Innengewinde-Anschlüsse
• Kompakte Abmessungen für enge Einbausituationen

Montagehinweis:

Durchflussrichtung beachten, Antrieb nicht hängend montieren.

TICOZON M Zonenventile mit Federrücklauf bieten eine technisch klare Lösung für alle Anwendungen, bei denen eine definierte Sicherheitsstellung und schnelle Schaltzeiten entscheidend sind – insbesondere in Solar- und HLK-Primärkreisen.
