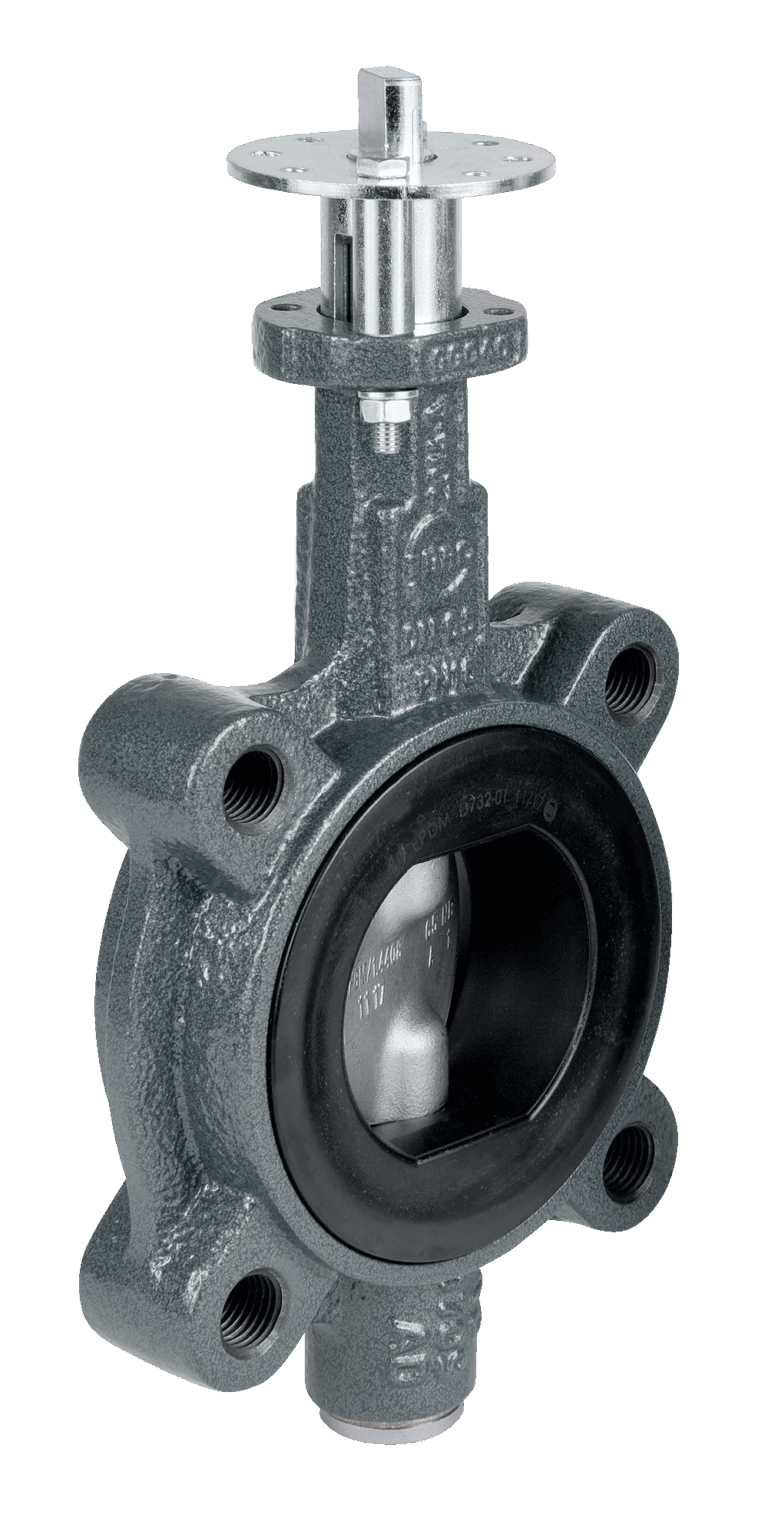

TICOFLY Anflanschklappe – Z014A
Produktbeschreibung
Motorisierte Absperrklappe für Heizungsanlagen DN 20–125
Die TICOFLY Anflanschklappe Z014A ist eine motorisierte Absperrklappe für Heizungsanlagen mit nicht aggressiven Medien. Sie verbindet eine dichte, wasserschlagfreie Absperrfunktion mit niedrigem Druckverlust und eignet sich für kompakte sowie mittlere Rohrleitungsdimensionen von DN 20 bis DN 125.
Durch die absolut dichte Schliessung in beide Durchflussrichtungen bleibt der Anlagenbetrieb stabil und sicher – auch bei wechselnden Betriebszuständen.
Konstruktion auf Dauerbetrieb ausgelegt
Die Klappenscheibe der TICOFLY Anflanschklappe Z014A ist präzisionsbearbeitet und in einer doppelt gelagerten Welle geführt. Diese Bauweise reduziert das erforderliche Drehmoment und entlastet den Antrieb. Gleichzeitig sorgt die speziell geführte EPDM-Manschette für zuverlässige Dichtheit und lange Standzeiten.
Das Ergebnis ist eine ruhige, verschleissarme Funktion – selbst bei häufigen Schaltzyklen.
Hydraulisch effizient
Die strömungsoptimierte Geometrie der Anflanschklappe führt zu einem sehr geringen Druckverlust im geöffneten Zustand. Damit eignet sich die Z014A besonders für energieoptimierte Heizsysteme, bei denen jede unnötige Widerstandsstelle vermieden werden soll.
Der Betriebsbereich umfasst:
- Betriebsdruck bis 10 bar
- Temperaturbereich 0 °C bis +100 °C
Einheitliche Antriebslösung
Die Ansteuerung erfolgt über die bewährten Ticom-Antriebe, wodurch sich eine einheitliche Systemlösung in Kombination mit TICOVAL Motorkugelhähnen realisieren lässt. Eine manuelle Notbetätigung ist integriert und ermöglicht den Eingriff im Servicefall ohne Demontage.
Die Isolierbauhöhe entspricht den Anforderungen der Heizungsanlagenverordnung und unterstützt eine normgerechte Dämmung im Anlagenbau.
Zentrische Bauart für Gegenflansche nach DIN 2501
Flanschdichtung: integriert
Nennweiten: DN 20 – DN 125
Flansch: PN 10/16
Max. Betriebstemperatur: 0 °C bis +100 °C
Max. Betriebsdruck: 10 bar
Max. Differenzdruck Δp:
- DN 20 bis DN 100: 10 bar
- DN 125: 3 bar
Gehäuse: Gusseisen GGG-40
Manschette: EPDM
Lagerbuchse: Messing 58
Dichtring DIN 7603: Kupfer
Verschlussschraube DIN 908: Edelstahl
Gewindestift DIN 915: Edelstahl
Scheibe: Edelstahl
Welle(n): Edelstahl
O-Ring: NBR
