TICOVAL
3‑Weg Kugelhahn vertikal HLK
Produktbeschreibung

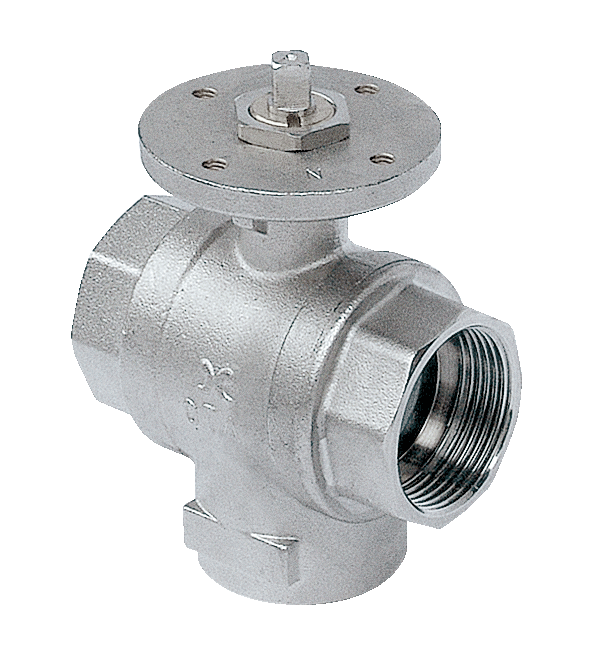

TICOVAL 3-Weg Motorkugelhahn vertikal – DN 15–80
TICOVAL 3-Weg Motorkugelhahn vertikal für Heizung, Kälte und Klima (HLK)
Die TICOVAL 3-Weg Motorkugelhähne in vertikaler Bauweise sind leistungsstarke 3-Wege-Umschaltventile für anspruchsvolle HLK-Anwendungen. In Kombination mit dem passenden elektrischen Antrieb arbeiten sie leise, wasserschlagfrei und energieeffizient. Dank der extrem geringen Sitz-Leckage von nur 0,0001 % vom Kvs-Wert schliessen die Ventile nahezu dicht und sorgen für maximale Betriebssicherheit.
Die Durchflussrichtung ist frei wählbar, was eine hohe Flexibilität bei Planung und Einbau ermöglicht. Je nach Ausführung stehen 90°-Umschaltung ohne Totpunkt (ideal für Wärmepumpen) oder 180°-Umschaltung mit Totpunkt zur konsequenten hydraulischen Kreistrennung zur Verfügung. Die Konstruktion ist wartungsfrei, langlebig und auf hohe Kvs-Werte ausgelegt – für stabile Regelung und dauerhaft hohe Durchflussleistung.
Haupt-Features der TICOVAL 3-Wege-Motorkugelhähne
Hohe technische Leistungsreserven
Ventilkörper PN 16, Medientemperatur −10 °C bis +120 °C.
Zulässiger Differenzdruck (Δp) mit Antrieb:
- 10 bar (DN 15–32)
- 6 bar (DN 40–50)
- 2 bar (DN 65–80)
Flexible Montage & Einbaulage
Der elektrische Antrieb ist in jeder 90°-Position montierbar. Der Einbau ist stehend bis liegend möglich (bezogen auf den Drehbolzen) – ideal bei beengten Platzverhältnissen.
Hochwertige Materialien für lange Lebensdauer
Ventilgehäuse aus CW617N, vernickelt, Kugel verchromt, PTFE-Sitze mit O-Ring-Hinterlage. Standard-Dichtungen aus EPDM, NBR auf Anfrage erhältlich.
Vielseitige Anschlussvarianten
Innengewinde ISO 7/1 oder Flanschanschluss PN 16 – geeignet für kompakte sowie für grosse Volumenströme.
Kompatible elektrische Antriebe
Passend für EA80(R), EA200(R), EA500(R) sowie die stetig regelnden Antriebe EA204 und EA502. Einfache Auswahl je nach DN, Funktion und Regelaufgabe.
Ihre Vorteile auf einen Blick
Leiser und wasserschlagfreier Betrieb
Sehr hohe Durchflussleistung (optimierte Kvs-Werte)
Maximale Flexibilität bei Planung, Montage und Anwendung
Ideal für Heizung, Kälte, Klima, Lüftung sowie unkritische Industrie-Applikationen
TICOVAL 3-Weg Motorkugelhähne sind die zuverlässige Lösung für moderne HLK-Systeme mit höchsten Ansprüchen an Effizienz und Qualität.
Max. Betriebsdruck (Ventilkörper): 16 bar
Max. Differenzdruck Δp mit Antrieb:
- DN 15 bis DN 32: 10 bar
- DN 40 bis DN 50: 6 bar
- DN 65 bis DN 80: 2 bar
Max. Betriebstemperatur: –10 °C bis +120 °C
Sitzleckage: keine (dichtschliessend)
Anschlüsse:
- Innengew.: ISO 7/1
- Flansche: PN 16, mobil
Kugelbohrung: reduzierter Durchgang
Kugellagerung: zwei Sitze, mit O-Ring hinterlegt
Drehbolzenabdichtung: 2-fach durch O-Ring
Einbaulage: stehend bis liegend, bezogen auf Drehbolzen
Medien: Kalt-/Warmwasser, branchenübliche Wasserzusätze und Frostschutzmittel auf Aethylen- und Propylenbasis, kein Mineralöl
